Полустационарная система вибродиагностики МС-64
Одним из наиболее простых и недорогих решений для периодического мониторинга состояния роторного оборудования по различным параметрам вибрации является полустационарная система, построенная на базе многоканальных коммутирующих блоков МС-64.

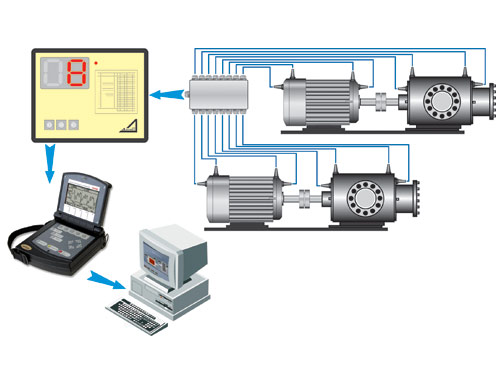

Данная полустационарная система представляет собой совокупность первичных преобразователей (датчиков вибрации и частоты вращения), соединенных кабельными линиями с многоканальными коммутирующими блоками МС-64, расположенными, как правило, в непосредственной близости от контролируемого объекта.
К каждому коммутирующему блоку одновременно может быть подключено до 64 датчиков вибрации и 8 тахометрических датчиков. Сигнал от одного из датчиков (активных на момент сбора данных) по кабельной линии передается к модулю управления для последующей обработки и записи данных при помощи переносных виброанализаторов.

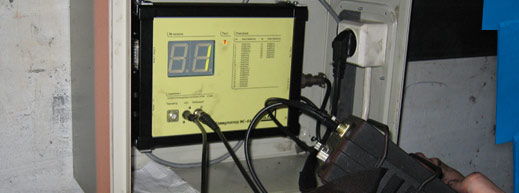

Сбор данных осуществляется в ручном режиме, специалист с необходимой периодичностью подключается переносным прибором (АГАТ-М, ТОПАЗ, ТОПАЗ-В, КВАРЦ или аналогичным параметрам входного сигнала) к модулю управления и путем ручной перекоммутации осуществляет последовательный сбор данных по всем измерительным точкам, как правило, в автоматическом режиме.
Данная полустационарная система представляет собой совокупность первичных преобразователей (датчиков вибрации и частоты вращения), соединенных кабельными линиями с многоканальными коммутирующими блоками МС-64, расположенными, как правило, в непосредственной близости от контролируемого объекта.
К каждому коммутирующему блоку одновременно может быть подключено до 64 датчиков вибрации и 8 тахометрических датчиков. Сигнал от одного из датчиков (активных на момент сбора данных) по кабельной линии передается к модулю управления для последующей обработки и записи данных при помощи переносных виброанализаторов.
Сбор данных осуществляется в ручном режиме, специалист с необходимой периодичностью подключается переносным прибором (АГАТ-М, ТОПАЗ, ТОПАЗ-В, КВАРЦ или аналогичным параметрам входного сигнала) к модулю управления и путем ручной перекоммутации осуществляет последовательный сбор данных по всем измерительным точкам, как правило, в автоматическом режиме.
Главная \ Системы контроля вибрации \ Полустационарная система диагностики МС-64
|
Полустационарная система
вибрационной диагностики
МС-64
вибрационной диагностики
МС-64
Объекты оснащения
Некоторые виды прокатных станов
Бумагоделательные машины
Агрегаты со встроенными (недоступными для контроля) подшипниковыми узлами
Подъемные машины и механизмы
Объекты авиации и железнодорожного транспорта и т.д.
Основное и вспомогательное технологическое оборудование, которое по соображениям экономии не может быть оснащено полноценными стационарными системами диагностики
