Основным преимуществом зарезонансных балансировочных станков
серии ВМ является возможность производить балансировку с
высокой точностью на сравнительно низких частотах вращения.
При этом точность балансировки практически не зависит от
дальнейшего повышения частоты вращения. Это очень важно понять
и избегать безосновательного требования балансировать роторы на
повышенных частотах вращения.
Точность при этом не повышается, а преимущества зарезонансного
станка теряются. Низкие резонансные частоты определяются
податливостью опор. Собственная частота шарнирных опор, которые
используются в станках фирмы "ДИАМЕХ 2000", практически не
зависит от массы балансируемого ротора.
Отсутствие упругих элементов и к минимуму сведенное трение в
шарнирах приближает свойства опор к математическому маятнику,
собственная частота которого, как известно, зависит только от его
длины и не зависит от массы.
Это позволяет создавать опоры не просто с низкой собственной
частотой, а супернизкой собственной частотой и тем самым
обеспечивать очень низкие частоты вращения при балансировке.

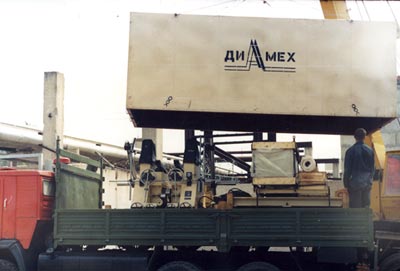

Станок устанавливается на
обычный пол в цехе, отсутствует
необходимость изготовления
специального фундамента и
виброизоляции.
|
Это преимущество, во-первых, значительно снижает стоимость
строительно-монтажных работ по возведению специального
фундамента, во-вторых, определяет короткий срок ввода станка в
эксплуатацию, который не превышает 2 - 3 часов от состояния
"станок в ящике" до полного завершения пусконаладочных работ, а,
в-третьих, позволяет легко транспортировать станок к месту
проведения балансировки, что имеет особое значение при
проведении ремонта, например, роторов энергетических
турбоагрегатов, или использовать станок на нескольких ремонтных
плащадках.
|
Технические характеристики
|
BT-100 (C2)
|
BT-100 (C3)
|
BT-100 (C4)
|
|
|
Максимальная масса карданного вала
|
кг
|
150
|
220
|
300
|
|
Количество опорных стоек
|
2
|
3
|
4
|
|
|
Максимальный диаметр вала*
|
мм
|
1100
|
||
|
Длина балансируемого вала
|
мм
|
300 - 3000
|
300 - 3000
|
300 - 4500
|
|
Измерение дисбаланса в диапазоне
скоростей
|
об/мин
|
200 - 1500
|
||
|
Минимально достижимый остаточный
удельный дисбаланс
|
г·мм/кг
|
0.5
|
||
|
Мощность привода
|
кВт
|
3
|
||
|
Тип привода
|
Переменного тока, частотнорегулируемый
|
|||
|
Длина основания
|
мм
|
4000
|
4000
|
5500 (4000+1500)
|
|
* При использовании дополнительных роликовых опор.
Данные, приведенные в таблице, относятся к стандартному исполнению станков, возможно изготовление станка под требования
заказчика (удлинение основания, увеличение грузоподъемности, увеличение мощности привода).
|
||||
